Der Weg des Eisenerzes bis zum fertigen Produkt Stahl ist eine unglaublich interessante Geschichte.
Nur wenige haben überhaupt eine Ahnung davon was auf diesem Wege genau passiert, und dabei sind wir tagtäglich
mit Produkten aus diesem Herstellungskreislauf umgeben.

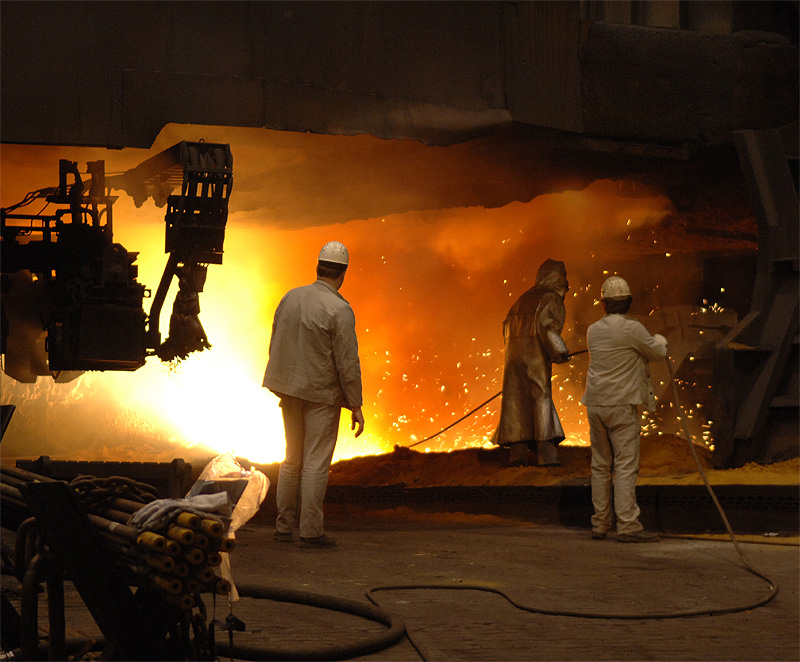

Bei ThyssenKrupp Steel AG wird von der Entwicklung über die Fertigung bis zum Vertrieb alles aus einer Hand betreut. In den letzten Jahren wurde viel Geld in den Umweltschutz investiert, um Emissionswerte drastisch zu reduzieren. Nach umfangreichen Restrukturierungs- und Modernisierungsmaßnahmen sind Anlagen und Verfahren auf einem sehr modernen Stand und bereits heute zukünftigen Anforderungen gewachsen. Wer sich dafür interessiert, kann unten dazu mehr erfahren! |
Eisenerz ist der natürliche Rohstoff der Stahlindustrie, und wird überwiegend in Form von Feinerzen,
Stückerzen und Pellets aus Übersee bezogen. Kokskohlen für die Kokerei Schwelgern kommen auch aus Deutschland,
überwiegend jedoch aus Australien, Kanada und den USA. Von Rotterdam wird alles in rheingängigen Schubverbänden
zum Werkshafen Schwelgern (Bild 1+2) transportiert, oder über die Eisenbahn & Häfen GmbH auch auf anderen Transportwegen.
Tägliche Materialströme: 50.000 t Eisenträger, 15.000 t Kokskohle und Kohlenstaub, 5.000 t Koks von externen
Lieferanten und 6.000 t Zuschlagstoffe.
Die Rohstoffe werden auf sechs Mischbetten (Bild 3+4) mit je 140.000 t Fassungsvermögen zu einer gleichmäßigen Mischung für den Einsatz in der Sinteranlage homogenisiert. Ziel dabei ist die in Menge und Qualität bedarfsgerechte Vormaterialversorgung der Sinteranlage sowie der Hochofenbetriebe sicherzustellen. In der Sinteranlage werden Feinerze und Konzentrate für den Einsatz im Hochofen in geeignete, grobkörnige Form gebracht, bzw. stückig (agglomeriert) gemacht, also gesintert. Das Sintern erfolgt auf langen Endlosbändern (Bild 10+11), wo das feinkörnige eisenhaltige Material zusammen mit Zuschlagstoffen und Brennstoffen oberflächlich angeschmilzt und zusammengebacken wird. Nach dem Abwerfen des Sinterkuchens (Bild 12+13) erfolgt eine Vorzerkleinerung durch eine Stachelwalze und eine erste Absiebung von Feinanteilen (Heißabsiebung). Zur Erhaltung der physikalischen Eigenschaften erfolgt anschließend eine schonende Abkühlung auf Temperaturen bis 80 °C und eine weitere Brech- und Siebbehandlung, um das für den Hochofenprozess erforderliche Kornband herzustellen. Der fertige Sinter ist nun wegen seiner großen Gasdurchlässigkeit und seiner guten Reduzierbarkeit für den direkten Einsatz im Hochofen geeignet, wo er zusammen mit anderen Möllerkomponenten (Stückerz, Pellets, Zuschläge, Koks) reduziert und zu Roheisen erschmolzen wird. Dieser Sinter-Prozess ist notwendig, da Feinerze und Konzentrate wegen ihrer hohen Schüttdichte und schlechten Durchgasbarkeit im Ursprungszustand nicht in den Hochöfen eingesetzt werden können. Der Umweltschutz hat in der Sinteranlage einen sehr hohen Stellenwert. Staubhaltige Prozessabgase und Raumluft werden u.a. in Elektrofiltern (Bild 7+8) gereinigt, wobei die dort abgeschiedenen Stäube ressourcenschonend dem Sinterprozess wieder zugeführt werden. Die Produktionmenge beträgt ca. 33.000 t Fertigsinter pro Tag. Roheisen ist das Hauptendprodukt des Hochofenprozesses und entsteht durch Reduktion von oxidischen Eisenerzen. ThyssenKrupp Steel betreibt zwei Hochofenbetriebe, Hamborn mit einer Jahreserzeugung von 10500 t Roheisen/Tag und Schwelgern mit einer Produktion von 21500 t Roheisen/Tag. Im Hochofen werden eisenoxydhaltige Erze zu metallischem Eisen reduziert und erschmolzen. Die Einsatzstoffe des Hochofens sind Koks und Möller. Das beim Hochofenprozess anfallende Hochofengas (Gichtgas) wird zur Unterfeuerung der Koksöfen in der Kokerei sowie zur Beheizung der Walzwerksöfen und in den Kraftwerken zur Stromerzeugung genutzt. Im unteren Teil des Hochofens wird über Blasformen Heißwind eingeblasen. Zur Optimierung des Prozesses und zur Minimierung der Herstellungskosten wird staubförmige Kohle als Kohlenstoffträger und Koksersatz über die Windformen eingeblasen. Der Betrieb eines Hochofens ohne Koks ist jedoch nicht möglich. Der Koks behält in der Zone des Hochofens, in der die Erze erweichen und schmelzen, seine feste Struktur bei. Er sichert somit die Durchlässigkeit des Schüttgutes für das aufsteigende Reduktionsgas und dient gleichzeitig als Stützgerüst. Der in diesem Bereich vorliegende Kohlenstoff vergast mit dem Sauerstoff des Heißwindes zu Reduktionsgas (Kohlenmonoxyd) bei Temperaturen von bis zu 2.200 °C. Im Eisen lösen sich geringe Mengen Kohlenstoff, wodurch die Schmelztemperatur des Roheisens gesenkt wird. Die Begleitelemente der Einsatzstoffe bilden eine flüssige Schlacke. Roheisen und Schlacke sammeln sich im unteren Bereich des Hochofens (Gestell) und werden über ein zu öffnendes Stichloch entnommen. Die Abstichtemperatur des Roheisens beträgt etwa 1.480 bis 1.500 °C. in der Abscheidevorrichtung werden Roheisen und Schlacke getrennt (Bild 21+22). Das Roheisen (ca. 94% Eisen, 4,7% Kohlenstoff, 0,4% Silizium, 0,2% Mangan, 0,04% Schwefel) wird im flüssigen Zustand in feuerfesten Torpedopfannen (Bild 23+24+25) zu den Oxygen-Stahlwerken Bruckhausen und Beeckerwerth transportiert und dort zu Stahl verarbeitet. Die Ofenreise, also die Zeitspanne, bis die feuerfeste Ausmauerung eines Hochofens vollständig erneuert werden muss, beträgt heute 15 bis 20 Jahre, die er ununterbrochen in Betrieb ist. In voll entstaubten Roheisenumfüllgruben wird das flüssige Roheisen direkt in die Chargierpfannen umgefüllt. Der Schwefelgehalt des Roheisens wird mittels Einblasens von Calciumcarbid, Magnesium und Kalk gemäß der zu erzeugenden Stahlqualität entsprechend reduziert (Bild 28). In einem Konverter (Bild 26+27) wird das Roheisen nach einem bei ThyssenKrupp entwickelten kombinierten Blasverfahren (TBM) mittels Aufblasen von Sauerstoff und Bodenblasen mit Argon/Stickstoff zu Rohstahl umgewandelt. Es wird ca. 15% Schrott zugesetzt. Unmittelbar nach dem Stahlabstich wird der Stahl in der Stahlgießpfanne durch Spülen mit Argon homogenisiert. In den sekundärmetallurgischen Einrichtungen wird der flüssige Rohstahl durch gezieltes Enbws/tkohlen und/oder Legieren auf die geforderte Analyse gebracht und die Soll-Gießtemperatur eingestellt. In den Stranggießanlagen wird der fertig gestellte flüssige Stahl kontinuierlich vergossen (Bild 34). Am Auslauf der Gießanlage wird der Strang in einzelne Riegel, sog. "Brammen" (21,5 - 25,5cm dick, 1,18 - 2,6m breit und 6-12m lang) aufgeteilt (Bild 35). Abschließend werden die Brammen eindeutig gekennzeichnet und vermessen, bevor sie über das Brammenlager an die Kunden geliefert werden (Bild 36). In beiden Stahlwerken werden pro Tag ca. 30.000 t Rohstahl erzeugt, davon 25.000 t in Form von Brammen. In den Bereichen Roheisen und Rohstahl werden während des Produktionsprozesses Schlacken erzeugt, die als hochwertiges Material für Dünger oder im Straßen- und Wasserbau Verwendung finden: Hüttensand Bei der Roheisenproduktion fällt als weiteres Produkt Hochofenschlacke an. An den Hochöfen Hamborn 9, Schwelgern 1 und 2 stehen sogenannte Granulationseinrichtungen zur Verfügung, in denen die Hochofenschlacke durch gezieltes, schnelles Abkühlen mit Wasser zu glasigem Sand granuliert wird. Der produzierte Hüttensand wird schwerpunktmäßig zur Zementherstellung an die Zementindustrie verkauft. Die jährliche Absatzmenge beträgt etwa 2,5 Mio. t. Hochofenstückschlacke Bei langsamer Abkühlung in Schlackenbeeten entsteht die kristalline Hochofenstückschlacke. Dieses natursteinähnliche Produkt wird im Straßen- und Wegebau eingesetzt. Jährlich werden etwa 600.000 t abgesetzt. Stahlwerksschlacken Bei der Stahlwerksschlacke (Bild 29+30) handelt es sich um ein bei der Rohstahlerzeugung anfallendes Produkt, das flüssig anfällt und in Schlackenbeete gegossen wird. Diese Schlacken werden je nach ihrem späteren Verwendungszweck speziell aufbereitet. |
